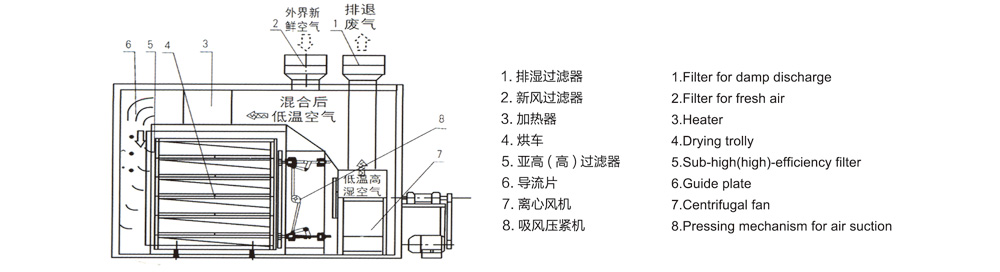

在傳統的氣流廂式干燥器中，氣流只在物料表面流過，其缺點是傳熱系數低、熱利用率差、物料干燥時間長，且由于結構的缺陷，無法完全符合“GMP”藥品生產規范。為了克服以上缺點，我廠根據國外先進技術開發了穿流式箱式干燥器。其工作原理見圖：
1.排濕過濾器、2.新風過濾器、3.加熱器、4.烘車、5.亞高(高)過濾器、6.導流片、7.離心風機、8.吸風壓緊機
JCT-C系列藥品專用烘箱由風機將一部分新鮮空氣經初、中、高三效過濾，達到十萬級凈化，經蒸汽熱交換器，使空氣升溫至一定溫度，通過過濾器使熱的空氣凈化后，再由左側分流板分至各層，使熱風平均通過每層被干燥的物料。濕空氣從烘盤底下的傾斜風道抽出后，經離心風機使一部分濕空氣排出烘箱，另一部分空氣繼續循環加熱，達到干燥目的。
特性
1.熱風每一循環均通過亞高效或高效過濾器過濾，能有效避免空氣中夾帶物料在循環再加熱過程發生變質，對藥品的污染，完全符合“GMP”藥品生產規范。
2.穿流式烘箱比平流式烘箱干燥能力大，每層物料裝料厚度為平流式烘箱的三倍以上。
3.穿流式烘箱干燥面積大、效率高，能力比平流式烘箱大3-6倍，成本費用較低。
4.適合各種顆粒狀、塊狀物品的干燥。
5.操作容易，清洗更換便捷，故障率較低。
6.空氣進出品都有空氣過濾器，不會污染被干燥的物料，影響其品質。
7.烘箱加熱熱源可采用蒸汽或電。
技術參數:
|
型號規格 Model &Size |
每次干燥量 Dry amount each time(kg) |
配用功率 Equipped power(kw) |
耗用蒸汽 Steam consume |
加熱面積m2 Amount of airmm3/h |
風量(m3/h) Amount of air m3/h |
上下溫差 (℃ ) Temperature difference between up and low ℃ |
烘盤尺寸 Size of drying tray |
烘盤數 Quantity of drying tray |
外形尺寸 OVerall dimenisons |
重量 (kg) Weight(kg) |
|
JCT－C－Ⅰ |
100 |
4 |
40－80 |
50 |
4000－7300 |
±2 |
550×610×80 |
10 |
2350×1400×2280 |
2200 |
|
JCT－C－Ⅱ |
200 |
7.5 |
80－120 |
80 |
7200－15800 |
±2 |
530×610×80 |
20 |
3100×1600×2700 |
4000 |
